你知道磁環電感的常見磁芯類型有哪些嗎？

編輯：谷景電子

磁環電感和貼片電感都是一種電感產品，它們在電感大類中的應用范圍很廣。磁環電感的結構，從外觀上看較為簡單，通常情況下磁環電感擁有一個繞著線圈的圓環狀磁芯。雖然磁環電感擁有簡單的結構，但制作工藝是非常有要求的，例如磁環電感的磁芯。在本篇文章里，我們就來探討磁環電感常見的磁芯類型有哪些吧。

電感的核心組成部分是磁芯，磁芯是由不同的磁芯粉末依據特殊的配方制作而成的。電感廠家的核心競爭力之一就有磁芯粉末配方，哪個廠家掌握豐富的磁芯粉末配方、哪個廠家就擁有磁芯粉末配方的研發能力，大體上具備了電感定制研發的能力。在一定程度上決定磁環電感特性的因素就是磁環電感的磁芯類型。

了解磁環電感的朋友應該都知道磁環電感擁有很多類型，下面我們就圍繞磁芯類型的這種單一的信息維度科普常見料號的磁環電感，希望能幫助到大家：

1、鐵硅鋁磁磁芯的磁環電感：

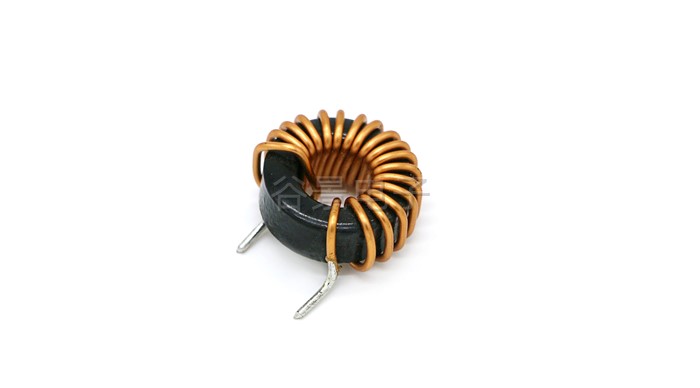

這款磁環電感是鐵硅鋁磁芯的，料號：CS092125-500MB；阻值是6.91mΩ;溫升電流3.4A；飽和電流11.4A，感值精度：50uH±20%。它主要應用于檢測儀器，比如核酸檢測儀器。

2、錳鋅類型的磁環共模電感：

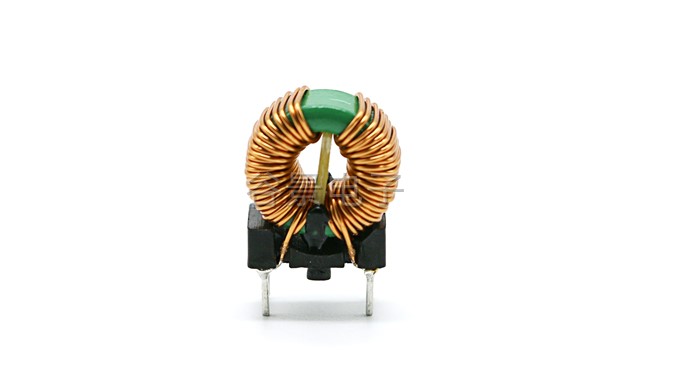

錳鋅磁芯類型的磁環電感是特別常見的磁環電感類型，圖中的這款錳鋅磁環電感料號為：GTC090530-501DB；封裝尺寸9*5*3；阻值是42mΩ；感值精度500uHMin。這款磁環電感主要應用于電源設備領域，比如電梯儀表。

3、鎳鋅類型的磁環共模電感：

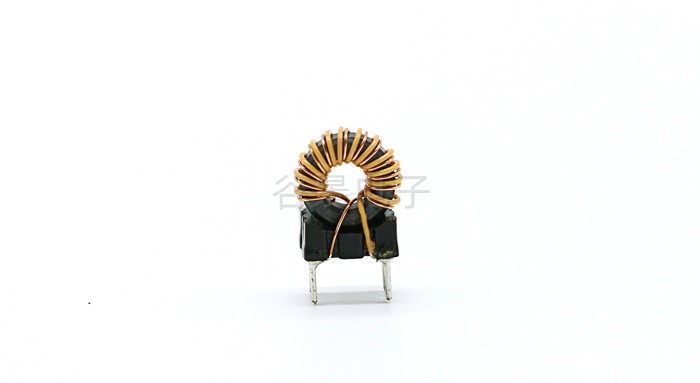

鎳鋅磁芯電感與錳鋅磁環電感都是在生活中很常見的電感，圖中的這款鎳鋅磁環電感料號為：GTC090530-250DB；封裝尺寸:9*5*3;阻值是62mΩ；感值精度25uH Min。這類磁環電感主要應用于開關控制設備領域，比如電源產品上。

除了上面提到的三種電感，還有非晶磁芯和鐵粉芯磁芯類型的磁環電感，那么它們又有哪些特點呢？想要了解更多，歡迎留言給我們哦！
